一、引言：为什么你修不好一台“炸管”的开关电源？
“通电瞬间场效应管直接冒烟炸裂”——这是开关电源维修中最常见的场景，也是维修工程师最头疼的故障类型。场效应管作为开关电源、电机驱动器、逆变器等设备的核心功率开关元件，其可靠性直接决定了整机能否稳定运行-10。在实际维修和质检工作中，因检测方法不当导致的误判率居高不下——有人把正常的管子当坏的换掉，有人漏掉了软击穿故障导致二次“炸机”。
据行业失效分析统计，栅极氧化层击穿和热失效两类故障占所有场效应管失效案例的70%以上，且多与电路设计裕量不足、ESD管控不良或应用环境超出规格有关-10。也就是说，大多数场效应管故障是可以被“测出来”的，前提是你掌握了正确的检测方法。
本文针对开关电源维修工程师、电机驱动调试人员、电子元器件来料质检员三大目标群体，从现场实操的角度出发，系统讲解万用表快速检测法、专业仪器精准检测法、典型失效案例分析及常见误区规避，帮助不同基础的从业者快速掌握场效应管好坏判断的核心技巧。
二、检测前准备（现场实操必备）
1. 核心检测工具介绍
检测场效应管需要用到哪些工具？这取决于你的工作场景。
基础款（现场维修/新手必备） ：
数字万用表：必备工具，优先选用带二极管档（蜂鸣器档）和电阻档的型号，推荐至少配备二极管导通电压测量功能-35。这是最基础也最实用的检测工具，适用于开关电源维修现场、家电维修等快速排查场景。
防静电手环/接地垫：场效应管栅极绝缘层极薄，人体静电可达数千伏，极易击穿栅极造成器件报废-43。维修过程中必须做好静电防护。
专业款（批量检测/精准分析适用） ：
半导体参数图示仪/IV曲线追踪扫描仪：可自动生成功率器件的I-V特性曲线，直接读取击穿电压、导通内阻Rds(on)、阈值电压Vth等关键参数，适用于失效分析、IQC来料检验及研发测试-52。2025年9月实施的行标SJ/T 12032-2025对碳化硅MOSFET的电参数测试方法做出了系统规范-21。
精密电源/测量单元（SMU） ：同时输出并测量电压和电流，支持脉冲输出防止器件过热损伤，适用于MOSFET输出特性曲线、阈值电压、跨导等参数的精确表征-50。
电桥/电容表：用于检测场效应管极间分布电容（Ciss、Crss、Coss），是判断器件性能退化的辅助手段-41。
2. 检测安全注意事项（⚠️重中之重）
场效应管检测过程中，以下4条安全守则必须严格遵守，缺一不可：
断电操作，严禁带电检测：检测前务必断开被测设备所有电源，并确认滤波电容已完全放电。开关电源中300V以上的高压电容若未放电，表笔触碰瞬间可能击穿万用表甚至伤人。
静电防护是第一道防线：处理场效应管前必须佩戴防静电手环或触摸接地金属释放静电。尤其是功率MOSFET和敏感型器件，栅极绝缘层极易被静电击穿-43。
检测前短接三脚放电：用金属镊子或导线将栅极(G)、源极(S)、漏极(D)三个引脚短接3~5秒，消除场效应管内部寄生电容中的残余电荷，防止残留电荷影响测量结果-35。
控制测量电压：使用万用表电阻档检测时，优先选用二极管档或RX1K档，避免使用RX10K档的高电压（内置9V~15V电池）对大功率场效应管产生误触发导通，导致误判-41。
3. 场效应管基础认知
场效应管主要分为N沟道和P沟道两大类。N沟道MOSFET在栅极施加相对于源极的正电压时导通，P沟道则施加负电压时导通-61。在实际应用中，N沟道器件性能更优良且更易于电路设计，市场占有率远超P沟道-61。
检测前需要明确被测器件的几个核心参数-61：
漏源击穿电压（VDSS） ：器件能承受的最大漏-源电压，超过此值会导致雪崩击穿
导通电阻（Rds(on)） ：导通状态下的漏-源电阻，正常值通常在几毫欧到几百毫欧之间
阈值电压（VGS(th)） ：使场效应管开始导通的栅-源电压，通常为2V~4V
三、核心检测方法（分层实操）
1. 外观初检法（1分钟快速初筛）
动手测量之前，先花一分钟做目视检查。这一步看似简单，但能直接筛掉约30%的明显故障器件：
检查封装表面是否有烧焦、发黑、鼓包、裂纹等明显异常——出现这些情况的管子大概率已经损坏
检查引脚是否氧化、虚焊、脱焊，尤其是大功率场效应管（TO-220、TO-247封装）需检查散热片与引脚接触是否良好，导热硅脂是否干涸、碳化-43
排除外观异常后再进行电气检测，避免在完好的器件上浪费时间
⚠️ 注意：外观正常不代表器件完好。很多软击穿故障（栅极氧化层局部损伤、导通电阻异常增大等）外观完全看不出问题，必须通过万用表或专业仪器进一步检测。

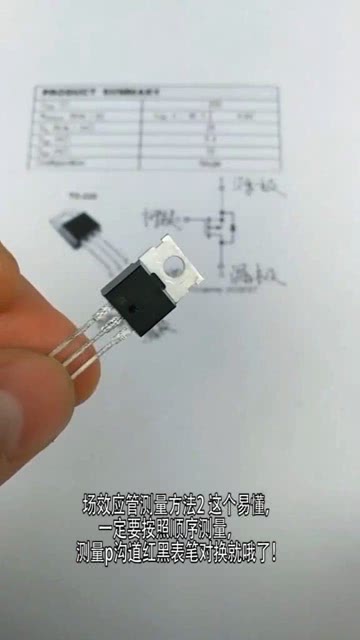

2. 万用表二极管档检测法（新手重点掌握）
这是维修现场最常用、最核心的检测方法，核心原理是利用场效应管内部寄生的体二极管的单向导通特性来判断好坏-35。建议按以下流程操作：
第一步：引脚短接放电
用金属镊子将G、S、D三个引脚短接3~5秒，释放寄生电容中的残余电荷-35。
第二步：测量体二极管
万用表拨至二极管档（蜂鸣器档），分别进行正反向测量-35：
黑表笔接漏极(D)、红表笔接源极(S)——正向测量：正常器件应有0.4V~0.9V的压降读数
红表笔接漏极(D)、黑表笔接源极(S)——反向测量：正常器件应为开路（OL或无穷大）
判断标准：正向测不出压降、反向测出压降、或正反向均有压降——三者任一出现，管子均判定为损坏-35。
第三步：检查引脚间绝缘性

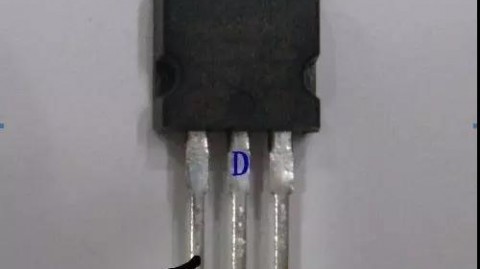

保持二极管档，测量G与S、G与D之间的正反向电阻。正常场效应管的栅极与源极、漏极之间因绝缘层隔离，读数均应为开路（无穷大）。若出现导通（读数小于几百欧姆），说明栅极已被击穿短路-43。
实操技巧：对于N沟道MOSFET，正向体二极管压降通常在0.5V~0.8V之间；若压降显著偏小（如0.2V以下）或偏大（1.2V以上），提示器件已出现性能退化。维修时可将“正反向测量”结果与数据手册参考值比对确认。
3. 万用表电阻档检测法（进阶确认）
对于部分带有保护二极管的特殊场效应管，二极管档可能不适用，此时需用电阻档补充检测。核心逻辑是：一个好的场效应管应只出现一次数百欧姆的电阻读数（漏-源正向导通时），其余各次测量均为无穷大-34。
具体操作：
万用表拨至RX1K档
测量任意两引脚之间的正反向电阻值
如果出现2次及以上电阻值较小（通常数百欧姆），说明内部存在非正常导通路径，管子已损坏
如果仅出现1次电阻值较小，其余均为无穷大，则需结合二极管档进一步确认
注意：用RX10K档测量大功率场效应管的D-S极间电阻时，需将G极与S极短接后再测，否则极间分布电容可能分压产生误触发导通，导致将好管子误判为漏电-41。
4. 专业仪器检测法（批量/高精度场景）
（1）半导体参数图示仪/IV曲线追踪扫描仪
适用于工厂IQC来料检验、失效分析、研发测试等需要精准参数的场景。可一键测试击穿电压V(BR)DSS、漏电流IDSS、阈值电压Vth、跨导Gfs、导通内阻Rds(on)等关键参数，并自动生成I-V特性曲线-52。
对于电动汽车、工业电源等领域，2025年发布的行业标准已对SiC MOSFET的电参数测试方法做出了明确规定，涵盖额定值验证、电特性测试与热特性测试-21。
（2）精密电源/测量单元（SMU）
适用于研发阶段的器件表征和性能评估。双通道SMU单台仪表即可完成三端口器件表征，可精确测量MOSFET的输出特性曲线（不同VGS下ID与VDS的关系）和阈值电压VTH（线性拟合法），其脉冲输出功能可防止待测件过热损伤-50。
四、补充模块
1. 不同类型场效应管的检测重点
功率MOSFET（TO-220/TO-247封装） ：常见于开关电源、逆变器、电机驱动。检测重点在于D-S极体二极管压降（正常0.4V~0.9V）和D-S极间是否短路。维修时如发现D-S极间阻值为0，多为过压击穿或过流烧毁-10。
贴片MOSFET（SOT-23/SOP-8封装） ：常见于消费电子、主板供电、电池保护板。检测重点在于极间绝缘性，贴片封装体积小，引脚间距窄，万用表表笔不易精准接触，建议用镊子辅助测量，重点关注G-S间有无漏电。
SiC/GaN宽禁带器件：2025年以来，SiC MOSFET在电动汽车、光伏逆变器等领域加速普及-1。检测需使用符合行标SJ/T 12032-2025的专业设备，重点关注高温特性测试和开关动态参数验证-21。
2. 行业常见检测误区（避坑指南）
| 误区 | 真相 | 危害 |
|---|---|---|
| 用RX10K档测大功率MOSFET的D-S漏电 | 栅极悬空时极间分布电容（C1约1900pF、C2约1600pF）可能分压产生误触发，导致好管子被误判为漏电-41 | 误判率可达50%以上，维修中可能错误更换完好器件 |
| 在路测量不拆件直接判断好坏 | 外围电路中并联的电阻、变压器绕组等元件会干扰测量结果，导致漏源极短路假象或栅极漏电假象-70 | 维修中可能将正常器件误判为损坏 |
| 忽略温度对导通电阻的影响 | 场效应管结温升高时Rds(on)会显著增大（高温下可增大至常温的1.5~2倍），25℃测得的正常值不代表实际工作状态下正常-10 | 质检和研发阶段可能遗漏热失效隐患 |
| 短路放电不够彻底 | 栅极残留电荷导致测量时场效应管处于微导通状态，造成误判 | 好管子测出“漏电”假象 |
| 不查阅数据手册就凭经验判断 | 不同型号的场效应管体二极管压降、阈值电压、引脚排列均不同，凭经验判断极易出错-30 | 导致正反向测量判断标准错乱 |
3. 行业典型案例
案例一：开关电源场效应管炸机维修（家电维修场景）
TCL彩电“三无”故障（无图像、无伴音、无指示灯）。经查300V电压正常但输出端为0V，测场效应管G极为0V，驱动IC的13脚无脉冲输出。更换驱动IC后G极电压在0~0.2V间波动，IC仍有1.4V启动脉冲但场效应管无法正常导通，最终更换场效应管后故障排除-74。
经验：驱动IC有输出但场效应管不响应——说明场效应管内部已出现软击穿或阈值电压漂移，需更换。同时注意，功率场效应管击穿后高压可能串入前级驱动芯片，不能简单更换管子就贸然上电，必须将驱动部分全面检查-。
案例二：电磁阀控制电路中MOS管大面积烧毁（工业控制场景）
某项目中NMOS管控制24V/6.5W电磁阀，安装后约五分之一MOS管烧毁。经分析发现R15阻值过大导致MOS管导通速度过慢，长时间处于半导通状态（放大区），MOS管变成了“电阻丝”持续发热最终烧毁-13。
经验：MOS管作为开关元件使用时，必须确保栅极驱动电压足够且开关速度足够快，避免长时间工作在线性放大区。建议使用MOS驱动IC或推挽驱动电路替代简单的阻容驱动-13。
五、结尾
1. 场效应管检测核心策略分级
| 检测方法 | 适用场景 | 检测要点 | 推荐指数 |
|---|---|---|---|
| 外观初检法 | 所有场景通用 | 检查烧焦、鼓包、裂纹、引脚氧化 | ★★★★ |
| 万用表二极管档检测法 | 现场维修、新手排查（最常用） | 测体二极管压降+测栅极绝缘性 | ★★★★★ |
| 万用表电阻档检测法 | 二极管档不适用时的补充 | 测量引脚间正反向电阻，只应出现一次读数 | ★★★☆ |
| 专业仪器检测法 | 工厂IQC、失效分析、研发测试 | 测I-V曲线、Vth、Rds(on)、IDSS | ★★★★ |
2. 日常维护与采购建议
日常维护：检查散热风扇和散热片是否正常工作，保持设备通风良好。定期清理设备内部积尘，防止因散热不良导致场效应管结温升高而加速老化-10。
采购建议：购买场效应管时务必索要数据手册（Datasheet），重点关注VDSS、ID、Rds(on)三项参数是否满足设计要求。选择耐压留有余量的器件（建议留20%以上余量），并确认封装类型与PCB设计匹配-。
校准建议：万用表每年校准一次；专业仪器（图示仪、SMU）需按设备说明书定期校准，确保测量精度。工厂IQC来料检验建议使用半导体参数图示仪进行批次抽检。
3. 互动交流
你在维修开关电源或电机驱动设备时，是否遇到过“场效应管测出来是好的但换上就炸”的情况？或者在工厂来料检验中碰到过“批次性导通电阻超标”的问题？欢迎在评论区分享你的场效应管检测难题或独门经验，一起交流提升。如果本文对你有帮助，记得收藏并转发给更多同行伙伴！
