一、引言：为什么开关电源维修离不开快恢复二极管检测？

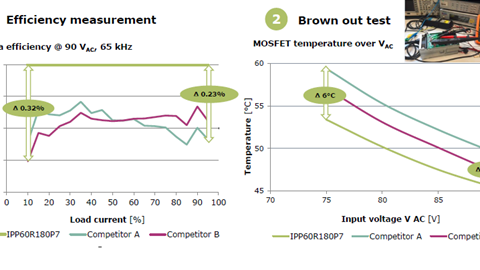

快恢复二极管（FRD，Fast Recovery Diode）是开关电源、逆变器和高频整流电路中最关键的元器件之一，凭借其反向恢复时间短（通常为几十纳秒到几百纳秒）的特性，在电源电路中承担着续流、钳位、整流、削峰吸收等核心任务-21。在开关电源（SMPS）中，快恢复二极管通常配合功率MOSFET使用——MOSFET负责高频开关，二极管则完成导通和截止的状态切换，二者协同决定了电源的整体效率-1。
由于长期承受高频电流冲击和电压应力，快恢复二极管是开关电源中故障率较高的元器件之一。二极管一旦开路或短路，轻则导致电源输出异常、纹波超标，重则引发后级电路烧毁、设备停机。掌握一套覆盖从基础初筛到专业精测的快恢复二极管检测方法，既是电子维修人员的必备技能，也是企业质检环节中确保产品质量的关键。
本文将以开关电源行业为核心场景，从新手入门到专业进阶，分层次详解快恢复二极管的检测前准备、核心检测方法、避坑指南与失效案例分析，帮助电子维修人员、企业质检从业者和电子爱好者快速掌握快恢复二极管好坏判断的全流程技能。
二、前置准备（开关电源行业专属版）
1. 开关电源行业快恢复二极管检测核心工具介绍
新手必备工具（入门级） ：
数字万用表（DMM） ：首选具备二极管测试档位的数字万用表。建议选择具备真有效值（True RMS）测量功能的型号，在开关电源的脉冲状电流环境中测量更精准-69。
镊子、螺丝刀等基础拆装工具：用于在断电后拆除或检测板载二极管。
已知好的快恢复二极管：作为对比样，新手可用它来熟悉正向压降等测试参数的正常范围-22。
专业进阶工具（适配批量/高精度检测） ：
示波器：用于观察快恢复二极管在实际工作电路中的反向恢复特性波形，这是判断二极管高频性能是否达标的核心手段-21。示波器配合探头使用时，务必校准探头补偿——示波器标配的1kHz校准方波可用于调整探头电容，若补偿不当，高频信号的幅值测量误差可达±15%-。
二极管测试仪/晶体管曲线追踪仪：用于快速测量二极管正向压降、反向漏电流等参数，部分高端设备可输出伏安特性曲线，适用于大批量质检和高精度测试需求-21。
LCR测试仪：部分开关电源电路中的快恢复二极管应用场景下，需配合LCR测试仪测量与其并联的电容特性，综合评估电路状态。
热成像仪：在线路通电测试时，用于定位二极管及其他发热元件是否存在局部过热问题，帮助排查因老化导致的热失效-32。
2. 开关电源快恢复二极管检测安全注意事项（重中之重）
在开关电源行业场景下检测快恢复二极管，以下4条安全注意事项必须严格遵守：
断电+放电双保险：测试前务必断开设备电源，并用放电电阻对大容量电解电容进行放电处理。开关电源中的高压电容可能储存数百伏电压，不放电直接操作会引发电击或仪器损坏-21。
防止过大电流冲击：在通电测试（如用示波器观察工作波形）时，确保负载电流不超过二极管的额定值。开关电源启动瞬间的浪涌电流可能损坏已老化的二极管。
做好静电防护：快恢复二极管对静电敏感，操作前建议佩戴防静电手环，避免在干燥环境下徒手接触引脚。
避免在线测量时的二次短路：在电路板上进行在线测量时，注意表笔不要同时接触相邻引脚。开关电源中往往有多组高压与低压电路，表笔滑脱可能导致短路烧板。
3. 快恢复二极管基础认知（适配开关电源精准检测）
快恢复二极管的核心特性是反向恢复时间（trr）短，通常为几十纳秒到几百纳秒。在开关电源中，二极管需要在高频开关管截止时迅速从导通状态切换为截止状态，防止电流倒灌。反向恢复时间越短，开关损耗越低，电源效率越高-22。
常见的快恢复二极管按封装分为轴向引线式（如1N4937、UF4007等）和贴片式（如SOD123、SMA/SMB封装），按功率等级分为小功率FRD（用于辅助电源、反馈电路）和大功率超快恢复二极管（用于主功率电路续流）。检测前务必确认引脚极性——阴极一侧通常有标记或条纹，阳极则没有标记-22。
在开关电源中，检测快恢复二极管时需要重点关注的关键参数包括：正向导通压降（VF，一般在0.6V~1.0V之间）、反向恢复时间（trr）、反向耐压值（VRRM）和反向漏电流（IR）-22。这些参数将直接决定二极管的好坏判断标准。
三、核心检测方法（3种方法，分层实操）
1. 快恢复二极管基础初筛法（开关电源新手快速排查）
在开关电源维修的初期排查阶段，不需要复杂仪器就能快速判断二极管是否存在明显的开路或短路。
操作步骤：
第一步：断电并放电后，目视检查二极管封装是否有裂纹、烧焦、引脚氧化或脱落等物理损伤。如果发现封装有破裂痕迹，基本可以判定已损坏-。
第二步：用万用表电阻档（R×100档或R×1k档），分别测量二极管的正反向电阻。注意：指针式万用表和数字万用表操作有所不同——指针表黑表笔接二极管阳极（因黑表笔在电阻档时输出正电压）、红表笔接阴极时测正向电阻；数字表则红表笔接阳极、黑表笔接阴极测正向导通电压-。
第三步：判断标准——正常二极管正向电阻小（几百至几千欧）、反向电阻大（数百千欧以上）；若正反向电阻均很小，说明二极管击穿短路；若正反向电阻均极大（开路），说明二极管内部断路。
行业专属注意要点：开关电源主功率电路中的快恢复二极管通常工作在高频大电流环境下，如果正向压降明显高于同型号标准值（如超过1.2V），即使基础导通性“正常”，也建议更换——因为高压降意味着更高的导通损耗，会拉低电源整体转换效率。
2. 万用表检测快恢复二极管方法（新手重点掌握）
万用表是开关电源维修中最常用、最便捷的检测工具，掌握万用表二极管档位的检测方法是每位电源维修人员的基本功。
检测模块一：正向导通压降测试
仪器设置：将数字万用表旋钮调至“二极管”测试档（标有二极管符号）。
操作步骤：红表笔（正极）接触快恢复二极管的阳极（Anode） ，黑表笔（负极）接触阴极（Cathode） -22。
判断标准：正常状态下，万用表会显示一个较低的正向压降值，通常在0.6V到1.0V之间（硅快恢复二极管典型值为0.7V左右）。如果显示“OL”或无限大，说明二极管已开路；如果显示的值远低于正常范围（如0.1V以下），可能已击穿短路-22。
检测模块二：反向截止测试
操作步骤：将万用表表笔对调——红表笔接阴极，黑表笔接阳极。
判断标准：正常情况下万用表应显示“OL”或极高阻值（兆欧级），表示二极管处于可靠的截止状态。如果显示低阻值或接近于零，说明二极管已短路损坏-22。
万用表检测快恢复二极管步骤：正向测试→读数在0.6~1.0V之间→反向测试→显示“OL”，两个条件同时满足，基本可判定二极管正常。任一条件不满足，均判定损坏，需立即更换-22。
新手实用技巧：在开关电源维修中，如果手头没有同型号的好二极管作为参考，可以先用万用表测量一个已知好的快恢复二极管，记录其正向压降值，再以此为标准检测待测件，可有效避免因万用表档位误差导致的误判。
3. 示波器与专业仪器检测快恢复二极管方法（进阶精准检测）
开关电源在高频工作状态下，二极管的静态特性（正向压降、反向电阻）正常，并不代表其在动态开关过程中的性能一定合格。反向恢复特性劣化是快恢复二极管最常见的“隐性失效”类型——这种失效在万用表检测中完全看不出来，只能用示波器或专用仪器发现。
示波器检测法（在线测试） ：
第一步：将待测快恢复二极管接入一个简单的整流电路（或直接在开关电源原电路中测试，但需确保电源能安全启动），并接入适当的交流电源-21。
第二步：将示波器探头连接到二极管两端，建议使用短尾纤引线接地（接地夹长度不超过5cm），以防止引入假振铃干扰测量结果-73。
第三步：打开电源，启动示波器，观察二极管两端的电压波形。重点观察：在反向恢复时间内，电压是否迅速下降至零。
判断标准：波形正常时，电压在反向恢复时间内应平滑下降至零。如果波形出现异常——如恢复时间明显延长、出现电压尖峰或振荡，说明二极管的动态性能已劣化，建议更换-21。
专业仪器检测法（二极管测试仪/曲线追踪仪） ：
二极管测试仪：可以快速、精确地测量二极管的正向压降和反向漏电流，结果比万用表更准确。使用时将待测二极管按极性插入测试座，读取显示屏上的参数，与规格书对比即可判断好坏-21。
曲线追踪仪：可输出完整的伏安特性曲线，通过观察曲线的形状判断二极管的性能是否退化。对于快恢复二极管，曲线追踪仪能更准确地反映其正向导通特性和反向恢复特性-21。
行业专属在线测试技巧：在开关电源整机测试时，不建议拆焊二极管后再检测，而是直接在线测试——给电源输入额定电压后，用示波器测量二极管两端的开关波形。这种方法能最真实地反映二极管在整机工作条件下的实际表现，是专业维修人员的首选检测方式。但需注意，在线测试时必须确保人身和仪器安全，避免触碰高压区域。
四、补充模块
1. 开关电源中不同类型快恢复二极管的检测重点
续流二极管（主功率电路用） ：位于变压器次级侧，与输出电感形成续流通路。检测核心——除万用表测试外，重点用示波器观察开关周期内二极管两端的电压波形是否干净，是否存在反向电压尖峰。若尖峰超标，即使静态测试正常，也建议更换为更高耐压等级的型号。
钳位/削峰吸收二极管（RCD吸收电路用） ：位于MOSFET的D极与高压侧之间，用于吸收关断尖峰。检测核心——关注反向漏电流是否变大。漏电流增大会增加吸收回路的功耗，导致吸收电阻异常发热，降低电源效率。判断标准：在常温下用兆欧表配合万用表测反向漏电，若明显大于同批次合格品，应予以更换-。
辅助电源整流二极管（小功率） ：用于待机电路或辅助绕组整流。检测核心——关注正向压降是否稳定。辅助电源工作电流较小，但若VF过高，也会导致待机功耗增加、能效下降。判断标准：VF超过1.0V（硅快恢复二极管），建议更换。
2. 开关电源快恢复二极管检测常见误区（避坑指南）
误区1：静态测试正常等于动态性能合格。这是最常见、危害最大的误区。很多维修人员用万用表测一下正向导通和反向截止就判定二极管“好的”，但二极管在开关电源的高频工作环境中，反向恢复时间的劣化才是导致故障的真正元凶。示波器动态检测必不可少。
误区2：忽视同型号差异，随意代换。不同厂家、不同批次甚至不同封装的快恢复二极管，其反向恢复时间、结电容等参数可能存在显著差异。代换时必须核对trr规格，用低trr代换高trr可行（如超快恢复替代快恢复），但反过来可能导致开关损耗增大、电源效率下降甚至烧管。
误区3：在线测量时探头未校准导致波形误判。用示波器测量二极管波形时，探头如果未做高频补偿，测出的波形可能引入虚假振铃，导致误判二极管已损坏-。每次将探头连接到新的示波器输入时，都应连接示波器的板载方波发生器，调整探头补偿螺丝直至波形呈方形且无明显过冲或圆角-73。
误区4：忽略温度对参数的影响。快恢复二极管的VF和反向漏电流随温度升高而显著变化。在高温环境下（如开关电源密闭机箱内），原本合格的二极管可能因VF升高、漏电增大而失效。检测时应尽量在实际工作温度条件下进行评估，或至少进行常温检测并留足余量。
3. 开关电源快恢复二极管失效典型案例（实操参考）
案例一：空载条件下快恢复二极管过热烧毁（开关电源研发阶段）
某工程师在调试一款12V/90W反激开关电源时，发现空载状态下同步整流电路中的快恢复二极管温升异常，数分钟后二极管表面温度飙升至130℃，最终热击穿短路-67。故障现象：空载时原边电流小，变压器漏感与寄生电容形成的谐振回路产生高频尖峰电压，传递到副边导致采样波形剧烈震荡，控制芯片误判后切断驱动脉冲，迫使MOSFET通过体二极管导通，热损耗激增-67。检测方法：用示波器观察二极管两端的电压波形，发现存在明显的电压尖峰振荡。解决方案：在变压器原边增加RC吸收网络抑制振荡，并更换了反向恢复时间更短（trr < 50ns）的超快恢复二极管，优化后空载温升降低至45℃。
案例二：辅助电源快恢复二极管VF升高导致待机功耗超标
某通信设备电源在能效测试时发现待机功耗远超设计要求。排查过程：用万用表二极管档检测辅助电源整流用的快恢复二极管，VF实测值为1.15V，而规格书标称值为0.85V。该二极管在长期工作后内部芯片已发生缓慢退化，正向压降增加，导致待机状态下导通损耗上升。更换同型号合格品后，待机功耗恢复正常。此案例表明：即使是“看起来还能用”的二极管，VF升高也会直接影响电源效率，质检环节必须对VF指标设置严格的判定阈值。
五、结尾
1. 快恢复二极管检测核心（开关电源高效排查策略）
综合以上检测方法，建议开关电源快恢复二极管的检测遵循以下分级排查策略：
第一级（基础初筛） ：断电→目视检查→万用表电阻档测正反向通断。快速排除明显的开路/短路故障。
第二级（万用表精测） ：用万用表二极管档测量正向导通压降（0.6~1.0V为正常）和反向截止状态（显示“OL”为正常）。适用于维修初步判断。
第三级（示波器动态检测） ：在线观察二极管工作波形，重点判断反向恢复特性是否正常。这是发现“隐性失效”的关键步骤，专业维修和企业质检必须执行。
第四级（专业仪器量化） ：用二极管测试仪或曲线追踪仪测量VF、IR、trr等精确参数，适配高精度检测和批量质检场景。
开关电源快恢复二极管好坏判断速查表：
| 检测方法 | 正常指标 | 常见故障表现 |
|---|---|---|
| 目视检查 | 封装完整、引脚完好 | 裂纹、烧焦、引脚脱落 |
| 万用表正向 | 0.6~1.0V | “OL”（开路）或<0.1V（短路） |
| 万用表反向 | 显示“OL” | 低阻值/短路 |
| 示波器波形 | 电压迅速降至零，无尖峰振荡 | 恢复时间延长、电压尖峰 |
| 二极管测试仪 | VF和IR在规格范围内 | VF偏高、IR偏大 |
2. 快恢复二极管检测价值延伸（开关电源维护与采购建议）
日常维护建议：开关电源在长期运行后，快恢复二极管的性能会因热应力积累而缓慢退化。建议每半年进行一次关键电路二极管的VF抽检测试——用万用表记录初始VF值，后续检测值与初始值对比，偏差超过20%即应考虑预防性更换。同时用热成像仪扫描整机，检查是否存在二极管局部过热点。
采购建议：快恢复二极管是开关电源中直接影响转换效率的元器件，建议选择品牌厂商的原装正品。采购时务必索要规格书，重点关注trr（反向恢复时间） 和最大结温（Tjmax） 两项指标。对于高频开关电源（开关频率≥100kHz），建议选用trr ≤ 50ns的超快恢复二极管。不同厂家同型号产品之间可能存在性能差异，批量采购前应抽取样品进行VF和trr检测验证。
