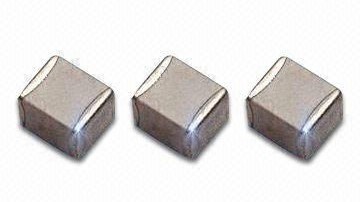

随着电子设备向小型化、高密度集成发展，贴片电容已广泛应用于手机、车载控制系统、工业变频器、通信基站及医疗设备等领域-31。它承担着电源滤波、信号耦合、去耦降噪及能量储能等关键职能，一旦失效，轻则导致设备性能下降，重则引发系统瘫痪。据统计，电子设备故障案例中约21%与电容异常相关-7，车规级电路的失效中约30%与滤波电容相关-42。
掌握贴片电容的检测方法，是电子维修人员排查故障、质检工程师把控来料质量、电子爱好者自主维修的核心技能。本文将从消费电子、汽车电子与工业电源三大行业的实际场景出发，系统讲解贴片电容检测的全流程——从基础目检到万用表操作，再到专业仪器进阶测试，帮助不同基础的从业者快速掌握测量贴片电容好坏的判断技巧，规避行业检测误区。
一、贴片电容检测前置准备
1.1 三大行业贴片电容检测核心工具介绍
基础工具（适合新手快速初筛）
对于消费电子维修爱好者、工厂入门质检员及电子爱好者，以下工具足以应对绝大多数日常检测需求：
数字万用表（含电容测量档） ：这是最常用的检测工具。建议选择精度±2%以内的数字万用表，带有“C”或“CAP”档位（电容测量档），可满足常规容量检测需求-7。对于0.1μF以上电容，万用表电容档能够准确读数；但对于10nF以下的小容量贴片电容，可能精度不足，需要借助电阻档观察充放电过程来辅助判断-。
ESR（等效串联电阻）测试仪：用于测量电容的等效串联电阻。正常贴片电容的ESR值为毫欧级别，若ESR值成倍增加，说明电容性能已劣化-1。
带贴片夹的测试探针：贴片电容体积小、引脚间距窄，使用普通表笔容易接触不良。推荐使用带贴片夹的测试探针或焊接延长线，以提高接触稳定性和测试准确性-。
专业工具（适合批量检测与高精度验证）
针对工厂流水线质检、专业维修工程师及汽车电子/工业电源领域的质检人员，以下专业设备不可或缺：
LCR电桥测试仪：可精确测量电容的容量、ESR及损耗角正切值（D值），提供最全面的电容性能评估数据。采用四端子测量法可消除引线电阻影响，获得更高的测试精度-50。
耐压测试仪（HIPOT Tester） ：用于验证电容在高压下的绝缘性能，尤其适用于工业电源及安规电容检测。测试仪需具备过零启动、过零切断及电弧侦测功能，确保操作安全-49。
X射线检测仪（AXI） ：可透视检测焊点内部的空洞、裂纹等隐藏缺陷，适用于汽车电子、航空航天等高可靠性要求领域的批量抽检-20。
热成像仪：用于观察工作状态下电容的温升情况，快速定位异常发热点，适合工业控制柜及电源模块的在线巡检-1。
示波器与信号发生器：通过施加方波信号观察电容的充放电曲线，可判断电容的响应特性和高频性能-2。
1.2 贴片电容行业安全检测注意事项（重中之重）
贴片电容检测过程中，安全是第一要务。以下4条核心注意事项务必严格遵守：
断电与放电处理（所有行业通用） ：检测前必须断开设备电源，并等待至少5分钟。使用专用放电工具或10kΩ-100kΩ的放电电阻接触电容两极，将残余电荷放至安全范围（通常≤10V）。高压电容需使用绝缘工具进行放电，防止残余电荷损坏测试仪器或引发电弧-49-7。
拆卸与隔离（避免并联干扰） ：贴片电容在电路板上通常与其他元件并联，直接在板测量会导致读数严重失准。必须将被测电容从PCB上拆下后再进行检测，以避免并联电路对测量结果的干扰-1。
行业专属防护要求：
工业高压领域：检测耐压时，测试电压通常为额定电压的1.5-3倍（如250V电容需承受1500V AC测试），操作时务必穿戴绝缘手套和护目镜，确保测试区域无其他人员靠近-49-。
汽车电子领域：检测前需确认车辆电源完全断开，尤其注意避免在安全气囊控制模块等关键系统附近进行带电操作。
医疗设备领域：若涉及生命维持类设备电容检测，需在符合无菌级操作规范的环境下进行，检测工具需经过清洁处理。
电容本体检查：若发现电容表面有裂纹、鼓包、漏液、变形或引脚氧化严重等明显损伤，无需进行电气测试，直接报废更换。鼓包或漏液电容的残余电解液可能具有腐蚀性，操作时避免直接接触-1。
1.3 贴片电容基础认知（适配三大行业精准检测）
贴片电容按介质材料主要分为陶瓷电容（MLCC）、电解电容和薄膜电容三大类，占贴片电容市场约75%份额的是多层陶瓷电容MLCC-37。不同类型电容的应用重点和检测侧重点差异显著：
陶瓷电容（MLCC） ：适用于电源去耦、信号滤波、时序控制等场景。关键参数包括容量、耐压值和介质类型（如X7R、NP0等）。高频应用需优先关注介质损耗特性，而非单纯追求容量标称值-37-15。
电解电容（贴片型） ：适用于大容量储能场景，如电源模块滤波、LED驱动稳压等。重点关注漏电流和ESR，漏电流超标或ESR显著上升是电解电容失效的核心指标-50。
薄膜电容：适用于高频电路阻抗匹配及精密信号处理，重点关注参数稳定性和损耗特性-37。
在工业电源领域，高压贴片电容还需重点关注耐压性能；在汽车电子领域，电容必须满足AEC-Q200车规标准，在-40℃~125℃宽温范围内保持性能稳定，容值漂移应控制在±15%以内-42-。
二、核心检测方法
2.1 外观与基础初筛法（新手快速筛查）
在动用任何测试仪器之前，通过目视观察可以快速定位大量明显故障，尤其适合工厂来料检验和日常维修的初步筛查：
操作流程：
使用高倍放大镜或体视显微镜观察贴片电容表面是否平整，有无裂纹、破损或变形-2。
检查引脚或端头是否氧化、脱落，焊点周围是否有异常残留物。
对比电容外观颜色是否均匀一致，颜色异常可能暗示热损伤。
行业适配判断标准：
正常状态：表面平整无裂纹，引脚/端头完好，无变色。
异常状态判定：
裂纹或缺口 → 机械应力损伤（常见于PCB弯曲、分板或贴装压力过大），电容内部可能出现开路或短路，需更换-。
鼓包（电解电容）→ 内部压力过大，电解液干涸或漏气，容量已严重衰减，需更换-50。
引脚氧化或发黑 → 长期受潮或存放环境恶劣，接触电阻显著增加，建议更换。
端头脱落 → 焊接强度不足或热冲击导致，电容已开路失效-。
2.2 万用表检测贴片电容方法（新手重点掌握）
万用表是检测贴片电容最常用的工具，主要包含两种检测方式：
方式一：电阻档充放电检测法（适用于无电容档的万用表）
将万用表调至电阻档（R×1k或R×10k档位，小容量电容建议用R×10k档）-。
红黑表笔分别接触电容两端（贴片电容无极性，不需区分正负极；若为电解电容，红笔接正极、黑笔接负极）-1。
观察万用表读数变化：正常电容接入后，读数会从0开始逐渐上升，最终显示溢出（“1”或“OL”），说明电容正在充电且绝缘性能正常-2。
交换表笔再次测量（对调正负极），应观察到相同的充电过程。
判断标准：
| 万用表表现 | 故障类型 | 处理建议 |
|---|---|---|
| 指针/数字停靠在0Ω或接近0Ω不动 | 短路 | 立即更换 |
| 指针无任何摆动，直接显示OL | 开路 | 立即更换 |
| 读数上升缓慢，最终无法到达OL | 严重漏电 | 建议更换 |
| 正常上升且最终显示OL | 电容正常 | 可继续使用 |
方式二：电容档容量检测法（推荐，更精准）
将万用表旋转至电容测量档位（标有“F”或“CAP”符号），根据预估容量选择合适的量程-7。
将表笔分别接触电容两端，待读数稳定后记录显示值。
对比电容表面的标称容量值。
判断标准：正常电容的实测容量应在标称值的±20%范围内（陶瓷电容MLCC通常为±10%，电解电容为±20%）-50。若容量衰减超过标称值的30%，或ESR增加50%以上，建议更换元器件-1。
实用技巧：由于贴片电容体积小，用普通表笔接触容易虚接。建议使用带贴片夹的测试探针，或在电容两端焊接细导线作为延长测试点，以提高接触稳定性-。大容量电容（>100μF）充放电过程可能持续数秒，属于正常现象-1。
2.3 行业专业仪器检测贴片电容方法（进阶精准检测）
针对工厂批量质检、专业维修及高可靠性要求场景，以下专业仪器检测方法可提供更精准的评估：
（1）ESR测试仪检测法
等效串联电阻（ESR）是衡量电容性能优劣的核心指标。正常贴片电容的ESR值应在毫欧级别。将ESR测试仪的表笔接触电容两端，读取ESR数值并与标准值对比。若ESR值成倍增加，说明电容内部介质已劣化或电解液干涸，即使容量读数仍在标称范围内，也应予以更换-1-2。
（2）LCR电桥测试法（最全面）
LCR电桥可同时测量容量（C）、等效串联电阻（ESR）和损耗角正切（D值），提供电容性能的完整画像：
设置测试条件：通常选用1kHz频率、1Vrms信号-50。
测量容量：对比标称值，判断是否在允许误差范围内。
测量ESR：低压电容ESR应<50mΩ，高压电容ESR应<100mΩ-50。
测量D值：D值过高说明介质损耗大，电容效率低下。
（3）耐压测试法（工业电源及安规电容必做）
耐压测试通过施加高于额定值的电压，验证电容在极端条件下的绝缘性能-57。操作流程如下：
使用耐压测试仪，测试电压通常为额定电压的1.5-3倍（如250V电容需承受1500V AC测试）-49。
将测试仪高压输出端连接电容一端，另一端接地。
缓慢升压至测试电压，保持规定时间（通常1-60秒），同时监测漏电流。
判断标准：测试过程中无击穿、闪络或电弧，漏电流未超出规定值（安规电容漏电流通常需<0.5mA），则耐压合格-49-。
（4）示波器波形检测法（高频性能评估）
适用于高频电路中的电容性能评估。将电容与电阻串联后施加方波信号，用示波器观察充放电波形曲线。正常电容应呈现平滑的指数充放电曲线；若波形畸变或响应迟缓，说明电容性能劣化-2。
（5）在线检测技巧（免拆焊快速筛查）
对于工厂流水线批量检测，可尝试在不拆焊的情况下进行初步筛查：
用万用表直流电压档测量电容两端的压降，对比电路图标注值。电压异常（过高或过低）提示电容可能失效。
用热成像仪扫描工作状态下的电路板，电容温度明显高于周边元件者，多为内部短路或漏电严重，需重点关注-1。
三、补充模块
3.1 三大行业不同类型贴片电容的检测重点
消费电子领域（手机、电脑、穿戴设备）
消费电子领域的贴片电容以0402/0201等微型封装为主，体积小、密度高，检测时需重点关注以下方面：
容量衰减检测：使用万用表电容档测量，正常容量应在标称值的±20%范围内。手机电源滤波电容若容量衰减，会导致设备频繁重启或充电异常。
ESR异常检测：用ESR测试仪快速筛查，ESR明显升高会影响高频去耦效果，导致信号质量下降。
外观裂纹检测：使用高倍放大镜观察电容本体，微小裂纹往往由焊接热应力或机械冲击引起，需及时更换-15。
汽车电子领域（动力系统、安全控制、智能座舱）
汽车电子对电容的可靠性要求远高于消费电子，必须符合AEC-Q200车规标准-42。检测重点如下：
高温容值衰减检测：在-40℃~125℃宽温条件下测试电容容值变化，AEC-Q200要求容值漂移在±15%以内-。
振动耐受性验证：检查焊点是否有微裂纹，汽车电子失效中约30%与滤波电容相关，振动导致的焊点脱落是高频故障-42。
抗硫化检测：工业环境中的腐蚀性气体会导致电容端头硫化失效，需选用抗硫化型电容。
工业电源/变频器领域
工业电源中的贴片电容多用于高压滤波和储能，检测重点包括：
耐压测试：施加额定电压1.5-2倍的测试电压，验证介质绝缘强度-。
漏电流测试：在额定电压下检测漏电流大小，漏电流过高说明绝缘缺陷或材料老化-。
纹波电流耐受性：高纹波电流会导致介质极化特性劣化，需重点关注介质损耗特性-15。
3.2 行业常见检测误区（避坑指南）
以下5个高频检测误区，可能导致严重误判：
误区一：不拆焊直接在板测量。贴片电容在电路板上常与其他元件并联，直接测量会导致读数严重失准，短路时更是完全无法定位故障电容。规避方法：务必拆下待测电容后再进行检测-1。
误区二：忽略放电处理直接检测。高压电容或大容量电容残余电荷可能高达数十伏甚至数百伏，直接触碰不仅可能导致电击，还会损坏万用表。规避方法：检测前使用放电电阻或专用工具彻底放电-1。
误区三：环境温度湿度影响未加校正。温度过高会导致电容介质软化降低耐压，湿度过高则引发表面漏电。同一颗电容在25℃与40℃下测得的耐压值可能相差25%以上-49。规避方法：在标准室温（20℃-25℃）和湿度（≤60%RH）条件下进行测试-49。
误区四：用万用表电阻档直接测充电电容。若电容残余电荷未放尽，直接测量可能导致瞬间大电流冲击，损坏万用表。规避方法：先放电，再测量。
误区五：仅凭容量读数判定电容好坏。容量正常不等于电容性能良好。电解电容的电解液干涸后容量可能仍正常但ESR已大幅上升；陶瓷电容的微裂纹也可能在容量正常的情况下导致耐压失效。规避方法：结合ESR测试和耐压测试综合判断-50。
3.3 行业典型案例（实操参考）
案例一：汽车电子ECU中贴片电容微裂纹失效
某汽车电子厂商在生产车载ECU时，部分产品在高温老化测试后出现通信故障。经检测，故障原因为贴片电容内部微裂纹导致的间歇性开路。金相分析发现，裂纹集中在电容端头与焊盘交界处，裂纹走向与焊接温度曲线强相关。快速冷却工艺导致陶瓷体与金属端头的热膨胀系数不匹配，产生了肉眼不可见的微裂纹-15-。解决方法：调整回流焊温度曲线，控制冷却速率≤4℃/秒，增加分段预热环节，有效降低热应力影响-22。
案例二：工业电源变频器电容选型不当导致批量失效
某工业变频器在运行半年后出现输出不稳，检测发现电源滤波用104贴片电容容值下降超30%。失效分析表明，电容在高纹波电流环境下介质极化特性快速劣化，且选型时未考虑实际工作环境中的直流偏置效应，仅以容量标称值作为选型依据-15。解决方法：高频应用优先关注介质损耗特性，选用X7R或NP0材质的陶瓷电容替代普通Y5V材质，并预留≥20%的容量余量-42。
四、结尾
4.1 贴片电容检测核心（三大行业高效排查策略）
根据应用场景的不同，可遵循以下分级检测策略快速排查电容故障：
消费电子维修场景
第一步（初筛）：外观目检，观察电容表面有无裂纹、鼓包
第二步（基础）：万用表电阻档观察充放电过程
第三步（验证）：万用表电容档测量容量，对比标称值（±20%）
第四步（进阶）：ESR测试仪测量等效串联电阻
汽车电子/工业电源专业质检场景
第一步（来料初筛）：外观检测+万用表容量快速测量
第二步（精测）：LCR电桥测量容量、ESR、D值
第三步（高压验证）：耐压测试仪进行绝缘强度验证
第四步（批量检测）：X射线抽检焊点内部质量
掌握测量贴片电容好坏的系统化步骤，结合外观检查、万用表检测和ESR测试等多维验证手段，可显著降低误判率-7。
4.2 贴片电容检测价值延伸（维护与采购建议）
日常维护建议
定期对设备中的关键电容进行巡检，尤其关注工作温度异常或使用年限较长的设备。
工业设备中的高压电容建议每2-3年进行一次耐压抽检。
汽车电子系统中的电容应随整车保养周期进行功能检查。
建立元件检测档案，记录每次检测的容量、ESR值，跟踪性能变化趋势-7。
采购与校准建议
采购时优先选择有第三方检测报告的供应商，要求提供MTBF（平均无故障时间）数据和批次一致性检测报告-57。
车规级应用必须采购通过AEC-Q200认证的电容产品-42。
工业高压应用需确认电容符合IEC 60384标准要求-。
定期校准检测工具（如万用表、LCR电桥），确保测试精度。
4.3 互动交流（分享行业贴片电容检测难题）
在实际工作中，你遇到过哪些棘手的贴片电容检测难题？欢迎在评论区分享交流：
在消费电子维修中，是否遇到过容量读数正常但设备仍不稳定的情况？后来如何排查的？
在汽车电子检测中，振动环境下的电容焊点微裂纹用什么方法能准确检出？
在工业电源维护中，耐压测试时漏电流超标但容量正常，你是怎么处理的？
有没有经历过因检测疏忽导致电容失效扩大的教训？
欢迎留言分享你的实操经验，共同提升贴片电容检测的实战能力！
本文基于行业实操经验撰写，检测方法适用于常规场景，特殊应用（如高压、高频、医疗等）建议参考相应行业标准及供应商技术规格。
