一、霍尔元件检测核心认知：为什么“会检测”是电子维修与品控的关键技能

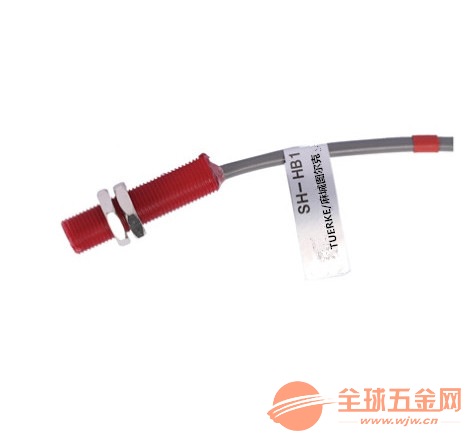

霍尔元件（Hall Element）是一种基于霍尔效应的磁敏传感器件，能够将磁场变化转换为电信号输出，在现代电子设备中扮演着不可或缺的角色。在工业自动化领域，霍尔传感器用于电机速度测量和位置检测-11；在汽车电子中，它们被广泛应用于点火系统、燃油喷射系统和轮速传感器，精确控制点火时机和燃油喷射顺序-11；在消费电子和家用电器领域，霍尔元件常见于电动牙刷、洗衣机电机、空调PG电机等产品的位置反馈和转速检测电路中-12-7。
霍尔元件的故障排查一直是电子维修人员和质检从业者的常见痛点——电机不转、转速不稳、设备报错等问题，往往根源就在于霍尔元件失效。掌握霍尔元件好坏的科学判断方法，不仅能够帮助维修人员快速定位故障，也能帮助企业质检人员有效把控来料品质，提升整体维修与生产效率。
本文将从基础认知入手，分层次讲解霍尔元件的检测方法：新手侧重视觉检查、万用表基础检测和简易磁场测试；专业群体则进阶至行业专业仪器检测、参数精测和多场景适配。全文所有检测方法均基于行业实操案例整理，力求每步可操作、判断有依据。
二、霍尔元件检测前置准备
（一）多场景适配检测核心工具介绍
1. 基础工具（新手必备，适配家庭维修、门店初筛场景）
数字万用表（带直流电压档） ：选择档位精度在10V~20V DC范围的数字万用表（如胜利VC890C+、优利德UT136B等入门款），用于测量霍尔元件的供电电压和信号输出。对于电动车电机霍尔检测，万用表调至直流20V档位即可-6。
磁铁（钕铁硼强磁） ：准备一个已知极性的钕铁硼磁铁（N/S极标识明确），用于为霍尔元件提供测试磁场。磁铁靠近霍尔传感器磁敏面时，正常元件应有电压输出变化-2。
修车宝（电动车维修专用） ：针对电动车电机霍尔检测，修车宝内部自带电源，无需通电即可将检测插头对插，转动电机即可判断霍尔好坏，适合门店快速批量检测-1。
2. 专业工具（适配工厂质检、批量检测、高精度测试场景）
可调直流稳压电源：为霍尔元件提供稳定的额定工作电压（常见5V、12V或24V供电），是实验室和专业质检的标准配置-52。
示波器：测量霍尔输出信号的波形、幅度和频率，尤其适用于开关型霍尔传感器和电机霍尔信号检测，能够直观判断信号跳变质量-3。
高斯计/特斯拉计（专业磁场测量） ：高斯计是根据霍尔效应制成的磁感应强度测量设备，用于精确测量和校准霍尔元件的磁场响应参数-41。实验室级设备（如Lake Shore系列）可实现高达±0.05%的直流测量精度，用于产品研发和性能认证-39。
磁场发生器：在专业检测中提供标准化的测试磁场，用于校准霍尔元件的灵敏度和线性度。
工具选择建议：家庭/门店维修场景，万用表+强磁铁即可覆盖90%以上的检测需求；企业质检和批量测试场景，建议配置可调电源+示波器+高斯计，以满足高精度和批量检测的效率要求。
（二）霍尔元件检测安全注意事项
⚠️ 重中之重：霍尔元件检测虽多为低压操作，但以下安全事项不可忽视
断电检测优先：在拆装或检测霍尔元件连接线路前，务必断开设备电源。对于电动车电机、变频器等大功率设备，断电后还需等待电容余电放空（约1-2分钟），防止意外触电或损坏元件。
供电电压核对：不同类型的霍尔元件供电电压不同（常见为5V、12V、24V）。检测前务必查阅元件数据手册，确认额定供电电压，避免超压烧毁元件-52。
静电防护：霍尔元件属于敏感电子器件，检测操作前建议佩戴防静电手环或触摸接地金属消除静电，尤其在干燥环境下。
线路连接确认：霍尔元件引脚通常分为电源端（VCC）、接地端（GND）和信号输出端（OUT）。对于电动车电机霍尔，红色为正极电源线、黑色为负极电源线，黄/绿/蓝为三路信号线，切勿接反或接错-6。
避免短路：检测过程中表笔不要同时触碰相邻引脚，防止短路造成元件或控制器损坏。
（三）霍尔元件基础认知（适配精准检测）
霍尔元件按输出特性主要分为两大类：
开关型霍尔元件：输出数字信号（高电平/低电平），用于位置检测、转速测量、限位开关等场景。当磁场强度超过工作阈值时输出翻转，低于释放阈值时恢复-49。电动车电机霍尔、家电电机霍尔反馈电路多属此类。
线性型霍尔元件：输出与磁场强度成比例的模拟电压，用于电流检测、角度测量、位移传感等需要连续测量的场景-49。
关键参数与检测关联：
供电电压（VCC） ：决定检测时的电源设定，常用5V/12V/24V，供电异常将直接导致无输出。
输出类型：区分开路集电极输出、推挽输出等，影响万用表测量结果的判读逻辑。
工作点Bop/释放点Brp（开关型）：决定磁场阈值，检测时需用磁铁提供足够强度的磁场来触发翻转。
灵敏度（线性型）：输出电压与磁场强度的比值，典型范围0.1-100mV/T-24。
了解元件的类型和参数，是正确选择检测方法和判断结果的前提。
三、霍尔元件核心检测方法（分层实操）
（一）基础检测法：外观检查与静态电阻测量（新手快速初筛）
操作步骤：
外观检查：仔细查看霍尔元件外壳是否有裂纹、变形、烧蚀痕迹；检查引脚是否有弯曲、锈蚀或虚焊-52。
供电线路检查：用万用表电阻档（200Ω档）测量霍尔供电线路的通断，确认电源线和地线无断路、短路。对于电动车电机霍尔，红、黑线之间的电阻应在合理范围内。
静态电阻对比法：用万用表Rx1k档测量开关型霍尔传感器各引脚之间的电阻值，与同型号正常元件对比——损坏的霍尔和正常的电阻往往差别不大，但坏的霍尔在电路中表现为输出电压异常-36。此方法仅作为辅助初筛，不适用于精准确认。
行业适配注意要点：
电动车电机霍尔：外观检查时注意霍尔元件是否因进水而发霉、锈蚀-31。
家电霍尔（如空调PG电机）：检查霍尔反馈插座是否有氧化、松动迹象。
工业变频器霍尔：注意检查焊接点有无虚焊、脱焊现象，变频器霍尔常见故障多为板上电位器阻值变化所致-36。
（二）通用仪器检测法：万用表测霍尔好坏（新手重点掌握）
万用表检测霍尔元件是覆盖面最广、操作最便捷的方法，不同行业场景下操作要点有所差异。
模块一：电动车/无刷电机霍尔检测（新手必学）
这是最常见的霍尔检测场景，操作步骤如下：
第一步：找到霍尔的5根线，确认颜色对应关系
电动车控制器上的霍尔接线为5根一组：红色为霍尔正极电源线，黑色为霍尔负极地线，黄色、绿色、蓝色为三个霍尔各自的信号线-6。
第二步：测霍尔供电是否正常
打开电门（无需启动电机），万用表调至直流20V档，红表笔接红线、黑表笔接黑线。正常供电电压应为4.8V-5.2V-6。若电压低于4V或无电压，应检查电源线或控制器输出端。
第三步：测黄线对应霍尔信号（转动测试）
保持黑表笔接黑线不动，红表笔换到黄线上。用手缓慢转动电动车后轮（或用手拨动电机转子），观察万用表读数变化。正常霍尔应输出跳变信号——读数在0V与5V之间反复跳变-6。关键判断标准：跳变到0V时应能降至0.01V-0.02V左右，跳变到5V时应达到4.2V-5.0V区间-46。若读数一直保持0V或5V不变，说明对应霍尔已损坏。
第四步：同理测绿线和蓝线
三个霍尔都检测完毕后，若三个信号线均有正常跳变且变化范围相近，则三个霍尔均正常-6。
专业进阶提示：有些霍尔输出电压仅在1.5V-4.2V之间变化，虽低于标准范围，仍可能被部分控制器识别。但若电压变化范围过窄，可能导致控制器无法正确判断高低电平，引发电机抖动或无力等异常-46。
模块二：家电/空调PG电机霍尔反馈检测
格力空调PG电机内部霍尔电路板供电通常为直流5V，正常运行时反馈端引线电压约为2.45V-7。检测方法：用万用表直流电压档，黑表笔接地，红表笔接反馈引脚（PGF），测量霍尔反馈插座电压。停机状态下用手拨动贯流风扇，正常时电压应呈现5V（高电平）↔0V（低电平）的跳动变化；若电压一直为0V、5V或其他固定值，可判断霍尔元件损坏-7。
模块三：线性霍尔元件万用表检测
对于线性霍尔传感器（如用于电流检测、角度测量），检测方法如下：先按数据手册提供额定电压（通常5V），在无磁场时测量输出端电压，正常应为标定的“零点”电压（如5V供电时约2.5V）-52。然后用磁铁逐渐靠近传感器感应面，观察输出电压应随磁场强度变化而连续变化（增大或减小）。若输出电压无变化，说明线性霍尔已损坏-49。
模块四：开关型霍尔元件万用表检测
开关型霍尔传感器多用于位置检测和转速测量。检测步骤：正确连接电源（5V/12V/24V），在无磁场状态下测量输出端与GND之间电压，常开型输出应为高电平（接近VCC），常闭型输出应为低电平（接近0V）-52。然后用磁铁靠近传感器感应面，当磁场强度超过工作点时，输出状态应翻转；移开磁铁后应恢复初始状态。若输出无变化或电压值异常（既不是高电平也不是低电平），说明元件损坏-52。
（三）行业专业仪器检测法（进阶精准检测，适配工厂质检/研发测试）
1. 示波器波形分析法
使用示波器检测霍尔输出信号，能提供比万用表更丰富的故障信息。将示波器探头接霍尔信号输出端，地线接GND。正常开关型霍尔在磁铁靠近/远离时应输出清晰的方波信号，上升沿和下降沿陡峭，高电平与低电平电压稳定-3。若波形畸变、上升沿/下降沿过缓、或存在过多毛刺噪声，说明霍尔元件存在性能衰退问题。
2. 高斯计/特斯拉计法（专业磁场校准与测试）
高斯计（特斯拉计）是基于霍尔效应原理制成的磁感应强度测量仪器，由霍尔探头和仪表整机两部分组成-。选型时需考虑以下因素：磁场类型（直流磁场/交流磁场）、仪器量程（应大于被测磁场范围）、测量精确度（分辨率）、探头尺寸与方向-41。在霍尔元件灵敏度测试中，通过施加标准磁场测量器件的输出响应，可精确评估产品的灵敏度、线性度误差、重复性误差等关键指标-22。
3. 批量检测与在线检测技巧（工厂适配）
对于企业质检场景，批量检测霍尔元件时可采用以下方法：
治具化测试：制作专用的测试治具，将霍尔元件安装在固定位置，通过统一电源供电和信号采集板批量读取输出，显著提升检测效率。
不拆焊在线检测：对于变频器、控制器等设备中的霍尔元件，无需拆焊即可在路检测其输出电压。例如变频器在STOP状态下电流应为0，此时霍尔输出电压也应为0V；若测得输出电压异常（如有1V输出），则该霍尔元件一般已损坏-36。
电源指示灯法（部分设备适用）：部分设备（如3D打印机主板）设有外设电源指示灯，正常状态下指示灯常亮；若指示灯熄灭，说明外设供电异常或霍尔元件短路，可通过逐级断开霍尔连接线来定位故障-33。
4. 霍尔元件专业检测标准与校准
霍尔元件的专业检测需依据行业标准操作。中国现行标准包括JB/T 9473-2020《霍尔元件 通用技术条件》 （适用于非集成半导体霍尔元件的电磁特性参数测试和试验方法）-21、GB/T 42838-2023《半导体集成电路 霍尔电路测试方法》 -，以及GB/T 28847标准下的霍尔器件失调检测（涵盖零点失调电压、温度漂移系数、线性度误差、迟滞误差等20余项检测指标）-22。对于汽车领域霍尔传感器，还需参考ISO 17643、IEC 60747-5-2等国际标准-51。企业质检人员应依据上述标准制定内部检测规范，确保产品的一致性和可靠性。
四、补充模块
（一）不同类型霍尔元件的检测重点
1. 开关型霍尔元件检测重点（适用于位置传感器、限位开关、家电电机反馈）
重点测试输出状态在磁铁靠近/远离时是否正常翻转，且翻转阈值稳定。
双极锁存型霍尔：用N极靠近后输出锁定在高或低电平，磁铁离开后电平保持不变；再用S极靠近应得到相反电平。若不锁存或无法得到相反电平，说明元件损坏-49。
2. 线性型霍尔元件检测重点（适用于电流传感器、角度传感器、位移测量）
重点测试输出电压是否随磁场强度连续线性变化，是否存在非线性跳变或死区。
温度稳定性检测：在-40℃至+150℃温区内，灵敏度变化率应≤0.05%/℃-24。
工业变频器霍尔常见故障为电位器阻值变化导致取样电压点偏移，维修中应在路检测输出电压而非仅测电阻-36。
3. 电动车电机霍尔检测重点（电动车/电动工具场景）
三个霍尔输出信号应同步跳变且跳变幅度相近，任一信号异常都可能导致电机抖动、无力、异响或无法启动-6。
检测时需手动转动电机（或转动后轮），不可仅靠通电判断。
4. 霍尔电流传感器检测重点（变频器、电源设备场景）
检测电源电压是否符合规格书标注值；用万用表电阻档测传感器与ECU之间的电阻值应不大于1.5Ω-3。
霍尔输入与输出呈比例关系（如1000:1比例），维修中检测输出电压比检测电流更方便快捷-36。
（二）霍尔元件检测常见误区（避坑指南）
误区一：只用电阻档测霍尔引脚电阻就能判断好坏
真相：坏的霍尔和好的霍尔电阻值往往相差不大，实际损坏多为电位器阻值变化或内部电路失效所致，电阻法容易造成误判-36。应优先采用输出电压检测法。
误区二：供电电压低于4V仍认为霍尔正常
真相：霍尔元件的正常工作需要稳定供电。电动车电机霍尔供电低于4V时，虽可能有微弱输出但无法被控制器正确识别，导致电机工作异常-6。
误区三：误以为输出电压跳变频率越慢越好
真相：霍尔输出信号的跳变频率应与被测对象的转速/运动速度成正比，频率异常可能说明霍尔灵敏度下降或存在机械安装问题。
误区四：忽略磁场极性对检测结果的影响
真相：不同类型的霍尔对磁极敏感度不同。单极霍尔只对特定磁极（N或S）响应，双极霍尔对两极性均响应。检测前需查阅数据手册，明确霍尔类型后再测试-49。
误区五：未注意输出电平幅值偏差
真相：霍尔输出电压在0V时应尽量趋近0V（0.01V-0.02V为佳），在5V时应达到4.2V以上。若输出电平范围过窄（如1.5V-4.2V），虽能输出但可能无法被控制器正确识别，引发“霍尔正常但设备异常”的疑难故障-46。
误区六：过度迷信专用检测仪，忽视万用表验证
真实案例：有维修人员使用霍尔检测仪检测出一个霍尔正常，但实际更换后故障依旧；最终用万用表逐线测量才发现另一个霍尔也已损坏，但检测仪未能识别-46。万用表逐线检测仍是最可靠的方法，检测仪应作为辅助工具。
（三）行业典型案例（实操参考）
案例一：电动车电机霍尔部分损坏导致“有劲使不出”
故障现象：一辆电动车出现加速无力、上坡爬不动，低速行驶时电机发出“嗡嗡”异响-6。
检测过程：维修人员先找到控制器霍尔接线（5根一组），打开电门后用万用表测红线与黑线电压，显示4.9V——供电正常。保持黑表笔接黑线，红表笔依次测黄、绿、蓝三根信号线并转动后轮。测至绿线时，万用表读数一直稳定在5V无跳变，而黄线和蓝线读数均在0V-5V间正常跳变——判断绿线对应的霍尔损坏-6。
解决方法：拆开电机更换该损坏霍尔，更换后三个信号线均恢复跳变输出，电机运转正常，加速有力。
案例二：变频器霍尔输出电压异常导致设备误保护
故障现象：一台台达A系列22KW变频器运行时显示代码CFF（线路异常），但检查线路并无明显故障-36。
检测过程：维修人员发现变频器在STOP状态下，电流应为0，此时霍尔输出电压也应正常为0V。逐一检测各霍尔输出电压时，发现有一个霍尔输出端存在1V电压-36。
解决方法：更换该故障霍尔后，输出电压恢复为0V，变频器正常运行。此案例说明：在路检测霍尔输出电压是判断故障的有效方法，远比拆焊测电阻更高效安全。
案例三：霍尔锁存器外围电路损坏导致无输出
故障现象：电机旋转时霍尔锁存器无信号输出。
检测过程：通过测试发现输入电源与霍尔芯片之间的ESD保护电路损坏，串接在12V中间的10欧电阻烧断，另一个TVS管击穿短路，导致霍尔芯片VDD引脚无供电电压-。
解决方法：更换ESD保护电路中的损坏电阻和TVS管后，霍尔芯片恢复正常输出。
五、结尾
（一）霍尔元件检测核心（行业高效排查策略）
根据不同使用场景，推荐以下分级检测策略：
| 场景层级 | 检测方法 | 适用对象 | 关键判断标准 |
|---|---|---|---|
| 一级初筛（家庭/门店） | 外观检查+供电电压检测 | 所有霍尔场景 | 供电电压需在额定范围（如5V±0.2V） |
| 二级确认（维修诊断） | 万用表信号线跳变测试 | 电动车电机、家电电机、开关型霍尔 | 输出在0V-5V间跳变，低电平≤0.02V，高电平≥4.2V |
| 三级精测（专业质检/研发） | 示波器波形分析+可调电源+磁场测试 | 线性霍尔、高精度场景 | 波形规整、线性度误差≤±0.5%FS |
| 四级认证（企业质检/批量） | 高斯计+治具批量检测+行业标准测试 | 来料检验、性能认证 | 按JB/T 9473-2020或GB/T 42838-2023执行 |
高效排查口诀：一看外观二测电，三转信号四判断；供电异常查源头，信号无跳变即损坏。
（二）霍尔元件检测价值延伸（维护与采购建议）
日常维护建议：
定期检查霍尔元件及其连接线束，尤其对于电动车电机、变频器等振动较大设备的霍尔，应每半年检查一次引脚焊接状态和线路接触情况。
电动车电机霍尔若有一个损坏，建议三个霍尔同时更换——新旧霍尔参数存在差异，混合使用可能影响电机运转的平稳性-46。
对于霍尔电流传感器，需关注原边线圈和副边线圈的耦合状态，使用单根导线且导线应完全填满霍尔模块过线孔-。
采购与选型建议：
选用霍尔元件时，务必根据应用场景选择适配类型（开关型/线性型）和供电电压（5V/12V/24V），并核查数据手册中的关键参数。
工业/汽车场景建议优先选用汽车级或工业级霍尔器件，其在温度稳定性、抗干扰能力和耐久性方面优于消费级产品-22。
批量采购时，可委托具备CMA/CNAS资质的第三方检测机构对霍尔元件进行抽样检测，确保来料质量-22。
