MOS管（金属-氧化物半导体场效应晶体管）是现代电子设备的核心功率元件，从智能手机充电器到新能源汽车电控系统，从工业开关电源到无人机电机驱动，MOS管无处不在-1。不同应用场景对耐压、电流、内阻、开关速度的要求差异明显，一旦MOS管失效，往往导致整个电路停摆-11。掌握如何检测MOS管好坏，是电子维修人员、企业质检从业者和电子爱好者必须攻克的实操技能。本文从消费电子维修、工业电源产线、汽车电子质检三个典型场景出发，构建从基础到专业的MOS管检测体系，兼顾新手入门与专业进阶，帮助读者快速测量MOS管好坏，精准定位故障，规避安全风险。
一、MOS管检测前置准备（适配三阶场景）
1.1 消费电子/工业/汽车检测核心工具介绍
基础款（适合消费电子维修和电子爱好者入门） ：
数字万用表：必备核心工具，须具备二极管档和电阻档（推荐带蜂鸣器功能）。测量前务必了解所用MOS管的引脚排列，不同型号的引脚定义可能不同-。
镊子与放大镜：用于短放引脚和外观检查，10倍放大镜即可查看封装裂纹、烧焦痕迹。
防静电腕带/接地垫：MOS管栅极绝缘层极薄（仅几十纳米），人体静电可达数千伏，操作前必须佩戴防静电腕带，接地电阻小于1兆欧-59。
专业款（适合工业产线质检和汽车电子检测场景） ：
半导体参数分析仪：如普赛斯SPA6100，内置MOSFET测试模板，可一键测试导通电阻、阈值电压、漏电流等参数，支持曲线绘制-30。常州同惠TH512系列C-V特性分析仪可一键测试MOS管寄生电容Ciss、Coss、Crss及栅极电阻Rg，适配生产线快速测试场景-29。
示波器：用于检测MOS管开关波形质量，判断驱动信号是否正常。正常开关管应输出清晰的方波信号，上升时间和下降时间应较快-22。
曲线追踪仪（Curve Tracer） ：如Tektronix 370A，用于MOS管入厂检验、失效分析和器件匹配，可完整提取MOS管的I-V特性曲线-。
高功率参数化曲线跟踪仪：如Keithley系列，可快速检查击穿电压等基础参数，提取精确器件参数-。
1.2 MOS管检测安全注意事项（重中之重）
断电放电优先：检测前必须断开电路供电，使用电阻或镊子短接MOS管G、D、S三极10秒以上，释放栅极残余电荷。栅极残留电荷可能使MOS管处于微导通状态，导致RDS读数仅数十kΩ而误判-59。
静电防护不可缺：MOS管栅极氧化层耐压仅±20V左右，静电放电会像闪电一样瞬间击穿栅氧化层，且无明显外观痕迹-38-59。操作时需佩戴防静电腕带，使用防静电工作台，焊接工具接地。
万用表档位选择：测量前确认万用表处于正确档位（二极管档或电阻档）。用电阻档时，先确认万用表输出电压不超过MOS管栅极额定电压，避免意外损坏。
禁止带电测量引脚：在线测量（电路板带电状态）时，禁止直接用表笔触碰MOS管引脚，应先断电并放电后再操作。贴片MOS管建议使用测试夹，避免表笔滑动导致引脚间短路-。
1.3 MOS管基础认知（适配三阶场景）

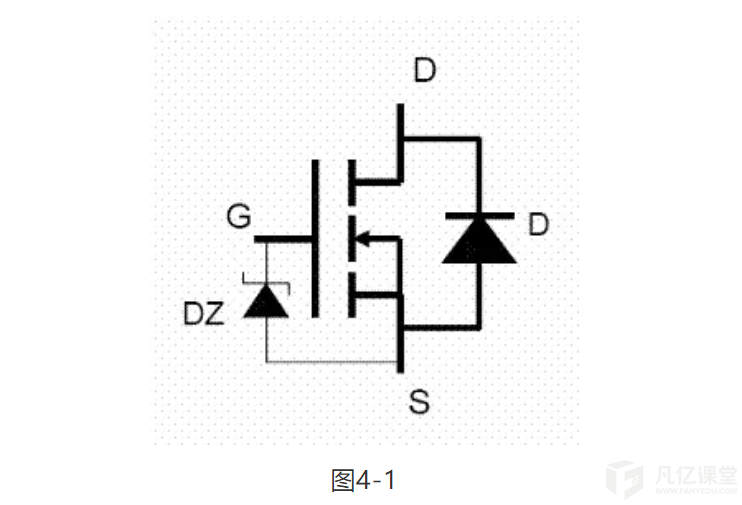

MOS管分为N沟道（NMOS）和P沟道（PMOS）两种类型。内部集成了一个体二极管（源漏二极管），这是万用表检测的核心“测试窗口”——NMOS的体二极管阳极在S极、阴极在D极；PMOS则极性相反-59。正常NMOS管的体二极管正向压降约为0.4V-0.9V，反向截止。
不同场景对MOS管参数的关注重点不同：
消费电子（手机充电器、移动电源）：关注导通电阻Rds(on)（低压MOS管可低至几mΩ）和封装尺寸--1；
工业电源（开关电源、服务器电源）：关注耐压等级（可达数百伏）、开关损耗和热可靠性-1；
汽车电子（电驱系统、电池管理系统）：关注AEC-Q101车规认证、阈值电压稳定性、宽温度范围耐受能力（-40℃至150℃）--。
二、MOS管核心检测方法（三阶实操）
2.1 基础初筛法：外观检查与嗅觉判断（适配所有场景快速排查）
第一步：外观检查
目视或用放大镜观察MOS管封装：芯片表面是否开裂、鼓包、发黑烧蚀-11；
检查引脚是否氧化（失去金属光泽或出现彩虹色氧化层）、焊盘有无异物附着-59；
检查周边PCB是否发黄、碳化、伴有焦糊味——这是MOS管严重过热的典型痕迹-11。
第二步：嗅觉判断
闻到明显的焦糊味，说明MOS管已发生过热烧毁，直接判定为损坏。
行业判断标准：
消费电子场景：任何可见裂纹或烧焦痕迹，直接判定损坏，无需进一步测量-59；
工业电源场景：若只发现PCB轻微发黄但MOS管外观完好，需进入万用表检测环节进一步确认，不可直接丢弃可能仍可用的器件；
汽车电子场景：车规级MOS管对封装完整性要求极高，任何引脚氧化或封装裂纹都需上报质量记录，按AEC-Q101标准处理。
特别提醒：外观检查只是初筛，外观完好不等于MOS管正常——栅极静电击穿往往没有外观痕迹-38。
2.2 万用表检测法（新手重点掌握，适配所有场景）
这是最实用、最常用的检测方法，维修人员必会。
前置操作：用镊子短接MOS管G、D、S三极10秒，释放栅极残余电荷-59。
模块一：体二极管检测（判断D-S极是否击穿/开路）
NMOS检测步骤：
正向测试：万用表调至二极管档，红表笔接S极，黑表笔接D极 → 正常读数应在0.4V-0.9V（硅二极管正向压降）-59。
反向测试：表笔对调，红接D极，黑接S极 → 正常应显示OL（无穷大），即反向截止-59。
PMOS检测步骤：极性相反——正向测试时红接D极、黑接S极，应显示0.4V-0.9V-59。
模块二：栅极绝缘检测（判断G极是否击穿）
红表笔接G极，黑表笔分别接S极和D极 → 正常应显示OL（绝缘层隔离，无导通）；
若显示导通或低阻值（数百欧姆以下），说明栅极已击穿-59-63。
模块三：导通电阻辅助检测
万用表调至电阻档（200kΩ或2MΩ档），测量D极与S极之间的电阻 → 正常应大于10兆欧（栅极无偏置时）-59；
若电阻小于1兆欧，说明沟道漏电或栅极未完全关断；
若电阻接近0，说明D-S极已击穿短路。
正常MOS管阻值特征：
| 测试项目 | 正常结果 | 异常结果（损坏） |
|---|---|---|
| G-D / G-S（二极管档） | OL（无穷大） | 导通或低阻 → 栅极击穿 |
| D-S正向（二极管档，红S黑D/NMOS） | 0.4V-0.9V | 0V（短路）或OL（开路） |
| D-S反向（二极管档，红D黑S/NMOS） | OL | 有读数 → 漏电/短路 |
| D-S电阻（无偏置） | >10MΩ | <1MΩ → 漏电；0Ω → 短路 |
损坏MOS管典型表现：D-S极正反均导通→击穿短路（最常见失效模式）；所有引脚均无穷大→内部开路失效；G极出现低阻值→栅极击穿，失去驱动控制能力-11。
行业检测小技巧：在消费电子维修中，若测得体二极管正向压降明显偏离0.4V-0.9V范围（如仅为0.1V或超过1.2V），说明MOS管性能已衰减，即使未完全击穿也不建议继续使用。
2.3 阈值电压检测法（进阶判断导通能力）
当万用表基础检测通过但怀疑MOS管性能下降时（如电路带载能力不足、发热异常），可通过简易方法检测阈值电压Vth。
操作步骤：
万用表调至直流电压档（量程设为1V-10V左右）；
在G极和S极之间缓慢施加电压（可使用可调直流电源）；
同时测量D极与S极之间的导通情况，观察当G-S电压达到哪个数值时D-S突然导通；
该数值即为阈值电压Vth，应与MOS管数据手册标称值（通常为1V-6V）对比；
如果阈值电压偏离正常范围（过高或过低），说明MOS管可能已老化或损坏-。
专业扩展：工业质检场景可使用半导体参数分析仪精确测量Vth。例如JMSL0606AKQ型号MOSFET的栅极开启阈值电压典型值为1.7V（测试条件VDS=VGS，ID=250μA），超出此范围±20%即判为异常-。
2.4 专业仪器检测法（进阶，适配产线和质检场景）
示波器动态波形测试：
连接示波器探头至MOS管栅极（或门极），监测开关过程中的波形；
正常MOS管应输出清晰的方波信号，上升时间和下降时间较快；
若波形不规则、出现明显延迟或尖峰毛刺，可能表示开关管性能下降或驱动电路异常-22。
半导体参数分析仪批量检测（工业/汽车产线适配） ：
将MOS管接入分析仪（如普赛斯SPA6100或同惠TH512系列），调用内置MOSFET测试模板；
一键测试关键参数：导通电阻Rds(on)、阈值电压Vth、漏电流、击穿电压BVdss、寄生电容Ciss/Coss/Crss等-29-30；
专业设备通常具备通断测试（OP_SH）功能，可直接判断器件导通性能，避免将已损坏器件混入良品-29；
结果与数据手册比对，超出规格范围则判为不良。
曲线追踪仪（Curve Tracer）检测：
适用于入厂检验和失效分析，可提取完整的MOS管I-V特性曲线；
通过曲线形态判断器件是否存在非线性退化、击穿电压偏移等隐蔽问题-。
行业适配技巧：消费电子维修场景——以万用表检测为主，配合示波器验证即可；工业电源产线——建议配置半导体参数分析仪或曲线追踪仪进行批量抽检；汽车电子质检——必须按AEC-Q101标准执行全套可靠性测试，包括温度循环、高压脉冲、抗振测试等-。
三、MOS管行业常见检测误区（避坑指南）
误区1：测量前未释放栅极残余电荷
栅极残留电荷可能使MOS管处于微导通状态，导致D-S电阻读数仅为数十kΩ而被误判为损坏-59。
正确做法：测量前务必用镊子短接G、D、S三极10秒以上充分放电。
误区2：在线带电测量造成二次损坏
电路板通电状态下直接用表笔触碰MOS管引脚，可能引发引脚间短路，导致MOS管瞬间烧毁。
正确做法：必须断电并放电后再测量；若需在线检测，先确认电路完全断电且电容已放电。
误区3：用低电压档测量高耐压MOS管
万用表电阻档的输出电压可能不足，导致高耐压MOS管无法正常导通，误判为开路。
正确做法：使用二极管档测量体二极管；如需测导通，使用R×10k档（内置9V或15V电池）。
误区4：忽略驱动电路的连带损坏
更换MOS管前未排查前级驱动芯片、栅极电阻、肖特基二极管等周边元件，导致新MOS管上电即再次烧毁-11。
正确做法：更换前必须检查驱动电路是否正常，确认无短路或异常后再装新管。
误区5：徒手触摸MOS管引脚（静电击穿风险）
MOS管极高的输入阻抗使其对静电异常敏感，人体的静电放电会瞬间击穿栅氧化层，且无明显外观痕迹-38。
正确做法：操作时佩戴防静电腕带，使用防静电工作台，避免用手直接接触MOS管引脚。
误区6：只看是否导通，忽略性能衰减
万用表只能判断MOS管是否完全失效，无法检测导通电阻增大、阈值电压漂移等慢性退化-63。
正确做法：对关键电路中的MOS管定期用专业仪器抽测Rds(on)和Vth，提前发现性能衰减。
四、MOS管行业典型失效案例分析
案例一：消费电子——手机充电器MOS管过热烧毁
故障现象：充电器使用几分钟后输出电压骤降，外壳明显发烫，拆开后发现一只SOT-23封装MOS管（AO3400）表面鼓包、有烧焦痕迹。
检测过程：用万用表二极管档测量，D-S极正反均导通（短路），G-S极有低阻值，判定为栅极击穿+漏源短路。
根本原因分析：充电器PWM驱动芯片输出电压异常偏高（超过栅极额定电压），导致栅氧化层击穿，MOS管失去控制能力后持续导通，电流过大引发过热烧毁。
解决方法：更换同规格MOS管，同时更换驱动芯片，检查反馈回路元件。
教训：更换MOS管必须排查前级驱动电路，否则新管上电即再次烧毁-11。
案例二：工业电源——变频器开关管批量拉弧烧毁
故障现象：某公司生产的变频器，客户退回的不良品有一个共同故障——开关电源板上的MOSFET损坏，D、G、S引脚均有拉弧痕迹，连接S脚的电流采样电阻本体烧毁，铜箔和过孔有烧融现象-39。
检测过程：万用表测量各引脚间均呈低阻或短路状态，判定为严重过流烧毁。进一步用示波器检测驱动波形，发现驱动信号异常——PWM波形出现“双脉冲”或“上下桥臂直通”现象。
根本原因分析：驱动电路设计缺陷导致上下桥臂同时导通，形成母线电压直接对地短路，瞬间大电流将MOS管拉弧烧毁，电流采样电阻和PCB铜箔均未能幸免。
解决方法：优化驱动电路，增加死区时间控制，在栅极串联合适的驱动电阻抑制振荡。
教训：工业电源设计中，驱动电路的可靠性直接影响MOS管寿命，必须用示波器验证驱动波形后再批量投产。
五、与价值延伸
5.1 MOS管检测核心（三阶排查策略）
第一阶（消费电子维修/电子爱好者） ：外观检查→万用表体二极管检测→栅极绝缘检测→导通电阻辅助检测。掌握此阶即可应对90%以上的MOS管检测需求。
第二阶（工业电源维修/产线质检） ：在万用表检测基础上，增加示波器驱动波形验证、阈值电压精确测量、导通电阻Rds(on)与数据手册比对。建议配置半导体参数分析仪进行批量抽检。
第三阶（汽车电子/高可靠性场景） ：执行AEC-Q101全套可靠性测试（温度循环、高压脉冲、抗振测试等）-，使用曲线追踪仪提取完整I-V特性曲线，确认MOS管在所有工况下均工作于安全区（SOA）内-38。
高效排查口诀：一观外观二闻味，三放电荷四测管。D-S体管看正向，G极绝缘测阻值。更换之前查驱动，上电之前再测阻。
5.2 MOS管检测价值延伸（维护与选型建议）
日常维护建议：
定期用热成像仪或点温枪检查MOS管表面温度，异常发热是性能衰减的重要预警信号；
在潮湿、高温、多尘环境中工作的设备，建议每半年对关键MOS管进行参数复测；
静电敏感环境下操作，必须使用防静电设施，避免在干燥环境（湿度<40%RH）中操作-59。
采购与校准建议：
采购MOS管时要求供应商提供出厂测试报告，确认关键参数（Vdss、Id、Rds(on)、Vth）符合规格；
批量采购建议抽取样品用专业仪器进行入厂检验，避免使用山寨或翻新MOS管-26；
汽车电子项目必须选择通过AEC-Q101认证的车规级MOS管，并留存完整的可靠性测试报告-；
维修更换时，新MOS管参数必须与原管匹配：耐压、电流、导通电阻、封装类型缺一不可-11。
