智能家电电源滤波电感好坏检测实操指南（适配消费电子维修场景，小白也能快速上手）

一、开头引言

电感是电路中的“信号净化器”，其核心功能是滤除电源中的高频纹波和噪声干扰，保证电流纯净、设备稳定运行。以一台32英寸液晶电视为例，其副电源5V输出端如果电感前端的滤波电容失效，示波器会检测到极高的电压毛刺，导致电视不断重启-。这正是电感滤波失效引发的典型连锁故障。

电感滤波基于电磁感应原理——当电流通过电感时，电感将电能转化为磁能储存起来；当电流变化时，磁能再释放出来抵消这种变化-。在电源电路中，电感对高频干扰呈现高阻抗，能有效阻挡高频杂讯向负载端前进，同时让直流成分顺畅通过-。这种“通直阻交”的特性，正是电感实现滤波降噪的核心原理-。

实际电路中，电感通常与电容配合构成LC滤波网络：电容负责平滑电压波动，电感则作为“屏障”抑制交流杂波-。两者协同作用，确保输出电流的纯净度。

本文结合消费电子行业场景，从基础到专业，分层次详解电感好坏的判断方法。无论你是刚入行的维修学徒，还是需要批量质检的工厂工程师，都能找到适合自己的检测技巧，快速排查电源滤波故障，规避维修误判和安全风险。

极简注释——通直阻交：电感允许直流电（如电池输出的稳定电流）畅通无阻，但对交流电（如电源中混入的高频杂波）会产生阻力，频率越高阻力越大。这个特性是电感实现滤波的根基。

二、前置准备

消费电子维修电感检测核心工具介绍

基础款（新手必备） ：

• 数字万用表：消费电子维修最常用的入门工具。选择具备蜂鸣通断档和200Ω电阻档的万用表即可满足电感初步筛查需求。普通万用表无法直接测量电感值，但可通过电阻档判断通断与短路-。

• 拆焊工具：防静电镊子、吸锡器、电烙铁。在检测贴片电感前，建议将其从电路板上取下后再测量，避免电路板其他元件干扰判断。

专业款（适配高精度/批量检测场景） ：

• LCR电桥（LCR测试仪） ：可精确测量电感量（L）、品质因数（Q）、等效串联电阻（ESR）、阻抗（Z）等核心参数-。如果万用表是“粗糙的尺子”，LCR电桥就是“专业的体检仪”——不仅测出精确身高，还能测出体重、体脂率-。对于电源滤波电感的批量质检和精度复测，LCR电桥是标配仪器。

• 示波器：适合观察电源输出波形中的纹波和噪声，判断滤波电路的整体工作状态。尤其在排查滤波不足导致的高频纹波时，示波器能直观呈现异常波形。

• 手持LCR测试仪（如电桥镊子） ：近年消费电子维修领域的热门工具。一夹元件即可自动识别电阻、电容、电感类型，无需手动切换档位，支持串联和并联两种等效模型测量-。

消费电子电感检测安全注意事项

重中之重：以下4条安全守则务必遵守。

1. 断电放电：检测前务必断开设备电源，拔下电源插头。对电源滤波电路中的大容量电容进行放电——使用放电电阻或短路放电棒，将电容两端短接3-5秒。大电容残存的高压可能损坏万用表，甚至造成电击。

2. 拆焊待测：电感必须从电路板上拆下后再测量。在板测量会受到电路板其他元件的并联干扰，导致读数严重失真，无法判断电感本身的好坏。

3. 防静电措施：消费电子中的贴片电感虽不像集成电路那样对静电极度敏感，但ESD（静电放电）仍可能导致磁芯性能劣化。建议使用接地腕带或防静电工作台进行操作。

4. 仪器归零校准：使用万用表电阻档前，短接两支表笔检查是否归零。使用LCR电桥前，按规范进行开路/短路校准，夹具校零是保证测量精度的前提-。

电感的基础认知（适配消费电子精准检测）

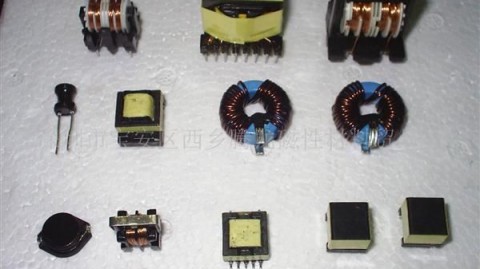

在消费电子领域（智能手机、液晶电视、电脑电源、充电器、智能家电等），滤波电感主要有以下类型：

检测核心参数：对于消费电子滤波电感，最关键的三项参数是：

• 电感量（L，单位μH/mH） ：决定滤波频率范围。电感量不足会导致高频纹波无法有效滤除-。

• 直流电阻（DCR，单位Ω） ：正常值为几毫欧至几欧姆-。阻值偏大说明线圈受损或焊点不良。

• 品质因数（Q值） ：反映电感损耗大小，Q值越高滤波效率越好。

三、核心检测方法

电感外观检查法（消费电子维修快速初筛）

这是最基础也是成本最低的初筛手段，适合维修人员拿到故障电路板后的第一反应操作。

操作流程：

1. 将电路板置于充足光线下，观察电感表面是否有烧焦痕迹、鼓包、裂纹或引脚氧化松动现象-。

2. 特别检查磁芯是否有裂纹或破碎——磁芯损伤会导致电感量急剧下降-。据维修行业统计，约15%的电感故障可通过外观检查直接发现。

3. 检查PCB板上电感焊点是否有虚焊、冷焊（焊点灰暗不光滑）迹象。

判断标准：

• 正常：电感表面光滑完整，磁芯无裂纹，焊点饱满亮泽。

• 异常：表面发黑焦黄、磁芯碎裂、引脚松动或断裂。

• 注意：电感引脚与本体连接处断裂是返修故障中的常见问题，隐蔽性强-。即使外表看似完整，焊接后也可能因接触不良导致间歇性故障。

消费电子适配提示：液晶电视电源板上的电感通常体积较大，外观检查相对容易；手机主板上的贴片电感尺寸极小（如0402、0603封装），需借助放大镜或体视显微镜检查焊点和磁芯状态。

万用表检测电感方法（新手重点掌握）

万用表是消费电子维修中最普及的检测工具，本节详细讲解用万用表判断电感好坏的完整流程。

模块一：通断与电阻检测

适用场景：快速判断电感是否存在断路或线圈短路。

操作步骤：

1. 将万用表旋至蜂鸣通断档（二极管档）或200Ω电阻档。

2. 短接两支表笔确认蜂鸣器响起且读数接近0Ω。

3. 将红、黑表笔分别接触电感两端引脚。

4. 观察蜂鸣器是否响铃，并读取电阻值。

判断标准：

• 正常：蜂鸣器响，电阻读数很小，通常在0.1Ω至10Ω之间（小功率电感为几毫欧至几十毫欧，大功率为几欧姆）-。

• 异常1——断路：蜂鸣器不响，电阻读数无穷大（显示“OL”），说明电感内部线圈已断裂。电感开路后将彻底丧失滤波能力-。

• 异常2——短路：电阻读数极小（接近0Ω）但蜂鸣器极响——这不是电感正常状态。不过电感短路在万用表上较难判断，因为正常电感本身电阻就很小，需结合LCR电桥进一步确认。

实用技巧：同一电路板往往有多个同型号电感，可将待测电感的阻值与板上其他已知良好的同型号电感对比。如果阻值相差明显（如正常为0.5Ω，待测为5Ω），说明电感已劣化。

模块二：充放电现象观察

操作步骤：

1. 将万用表旋至最高电阻档（如2MΩ或20MΩ）。

2. 红表笔接电感一端，黑表笔接另一端。

3. 观察读数变化——正常电感会有从较大值缓慢下降至稳定的过程。

原理：万用表电阻档输出的微小电流流过电感线圈时，电感会产生反电动势抵抗电流变化，导致初始读数偏高后逐渐回落至线圈本身的直流电阻值。这是电感储能特性的体现，也是简单判断电感好坏的有效方法。

注意事项：此方法仅适用于电感量较大（≥100μH）的工字形电感或色环电感。贴片功率电感的电感量通常很小（微亨级），充放电现象极不明显，不建议使用此方法。

LCR电桥检测电感方法（进阶精准检测）

对于需要精确测量电感量、判断电感劣化程度的高阶检测，LCR电桥是必不可少的专业仪器。在工厂流水线批量质检、维修高精度设备、以及判断电感老化程度时尤为关键。

什么是LCR电桥？ LCR电桥是基于自动平衡电桥法的电子测量仪器，主要用于精确测量电感（L）、电容（C）、电阻（R）及阻抗（Z）等参数-。

操作流程：

1. 开机预热：启动LCR电桥后预热15-30分钟，确保内部电路稳定，提升测量精度-。

2. 夹具校零：使用四端开尔文夹具或专用测试座连接电感，确保引脚接触良好-。先进行开路校准（夹具不夹任何元件时清零），再进行短路校准（夹持短接片时清零）。

3. 设置测试参数：根据电感类型设置测试频率（常用1kHz适用于常规电源滤波电感），选择串联等效模式（低阻抗元件适用），设置测试电平（通常0.3V-1V）-。

4. 测量电感量（L） ：将电感夹入夹具，仪器自动计算电感量值。记录L读数。

5. 测量品质因数（Q）和损耗（D） ：Q值越高说明电感能量损耗越小，滤波效率越高。

6. 对比判定：将实测值与电感标称值或同批次良好电感对比。

行业判断标准：

使用LCR电桥的典型场景：

• 工厂批量质检：对入厂的电感进行抽检，确保电感量符合设计要求。

• 电感老化复测：长期使用的电源电感，磁芯因长期磁场作用会出现磁损耗，导致电感量下降-。使用LCR电桥可精确检测这种缓慢性劣化。

• 参数选型验证：在新产品开发阶段验证所选电感是否满足滤波要求，避免电感量过小导致LC谐振，引发输出电压振荡-。

新手提示：LCR电桥价格从几百元的手持款到数万元的高精度台式款不等。对于入门维修，可先从万用表通断检测入手，若需要精确测量电感量，考虑购买千元级别的手持LCR测试仪。市面上还有集成了LCR功能的电桥镊子，价格在数百元，适合移动维修场景-。

四、补充模块

消费电子领域不同类型滤波电感的检测重点

1. 贴片功率电感检测重点

贴片功率电感是智能手机、笔记本电脑、LED驱动电源中最常见的滤波电感，体积小、额定电流大。检测时重点注意：

• 引脚焊点：贴片电感底部焊接面容易因热应力出现裂纹，在放大镜下仔细检查。

• DCR一致性：同批次贴片电感的直流电阻高度一致（误差通常＜5%），若某颗电感DCR明显偏高，可判定为不良。

2. 工字形电感（磁环电感）检测重点

常见于液晶电视电源板、电脑电源、开关电源输入端，体积较大。检测时重点注意：

• 磁芯裂纹：工字形磁芯跌落或过载受热后容易出现细微裂纹，导致电感量下降。使用LCR电桥测量是唯一可靠的判断方法。

• 线圈烧焦：检查线圈表面绝缘漆是否有烧焦变色痕迹——这表明电感长期过流导致过热，即使参数仍在范围内也应更换。

3. 共模电感检测重点

常用于电源输入端的EMI滤波电路（如电脑电源、液晶电视电源入口处）。共模电感结构特殊——两组线圈绕在同一磁环上-。检测时重点注意：

• 两组线圈的对称性：分别测量两组线圈的直流电阻，应非常接近（误差＜10%）。若差异过大，说明一组线圈已损坏。

• 匝间短路检测：共模电感匝间短路时会异常发热-，可用红外测温仪扫描电感表面温度，明显高于环境温度约10℃以上则需更换。

消费电子电感检测常见误区（避坑指南）

1. 误区一：在电路板上直接测量电感量

   真相：电感在电路板上与其他元件并联，测量的读数反映的是整个网络而非电感本身。必须拆下电感后再测量。

2. 误区二：用万用表电阻档读数为“OL”就断定电感坏了

   真相：断路确实是故障，但有时断路发生在电路板焊盘与电感引脚之间，而非电感线圈本身。取下电感后再测量一遍确认。

3. 误区三：电感量接近标称值就认为电感是好的

   真相：电感量正常但Q值严重偏低时，滤波效果也会大打折扣。Q值过低意味着电感损耗大，在高频电路中会导致能量大量损失-。专业检测需同时关注Q值或损耗因数。

4. 误区四：所有电感坏了都会外观烧焦

   真相：部分电感损坏（如磁芯磁损耗、电感量缓慢下降）外观完全正常-。电感量逐渐下降20%-30%时外观毫无变化，仅通过外观检查无法发现。

5. 误区五：忽略电感与其他元件匹配性

   真相：电感滤波性能高度依赖与电容的匹配。在LC滤波电路中，电感量变化会改变LC谐振频率，可能引入新的谐波问题-。更换电感后建议配合示波器检查输出波形是否稳定。

消费电子电感失效典型案例（实操参考）

案例一：智能家电控制器滤波失效导致负载能力不足

一家智能家电制造商在电源滤波电路调试中遇到棘手问题——产品负载带不动，滤波效果急剧下降。原方案推荐的铁硅铝磁环电感（33μH）上板测试失败，即便调整线径仍无改善，项目进度被卡在后端测试环节-。

检测过程：工程师用LCR电桥逐一测量样品的电感量，发现实测值在33μH至28μH之间波动，与标称值偏差在允许范围内。但进一步测量Q值和DCR后发现，部分电感Q值显著偏低，且DCR参差不齐。使用示波器观察电源输出端，纹波噪声明显超标。

原因分析：电感参数离散度过大，导致每块电路板的滤波性能不一致。部分电感Q值过低造成滤波效率下降。

解决方案：更换为参数一致性更高的磁环电感，并增加出厂前的LCR抽检测试，最终问题解决。

案例二：液晶电视副电源滤波电容损坏引发的电感前端毛刺故障

一台AOC T3246D液晶电视不断重启，维修人员检查副电源5V输出电压仅为3.3V-。电容外观完好无损，副电源反馈回路也正常。

检测过程：维修人员使用示波器检测5V输出端，波形毛刺并不明显；但将探头移到电感前端时，示波器上出现了极高的电压毛刺-。这提示电感前端的滤波电容可能损坏。用万用表测该330μF电容，容量仅剩300μF左右，基本正常，但ESR实测值严重偏高。

原因分析：电容等效串联电阻（ESR）过大，导致高频纹波无法有效滤除，毛刺穿过电感传到后级，引起主控芯片误判复位。

解决方案：更换该330μF滤波电容后，5V输出恢复正常，电视重启故障排除。

五、结尾

电感检测核心（消费电子高效排查策略）

面对一台消费电子设备（液晶电视、电脑电源、充电器等）的滤波故障，推荐按以下分级策略排查：

第一步（5秒）——外观检查：观察电感有无烧焦、磁芯裂纹、引脚松动。维修统计中约15%的故障可通过这一步直接发现。

第二步（1分钟）——万用表通断检测：拆下电感，用万用表蜂鸣档测两端——蜂鸣器响且阻值在几毫欧到几欧之间为正常；不响（无穷大）为断路，必须更换。

第三步——进阶检测（按需选择） ：

• 若手头无LCR电桥，可对比同板上另一路同型号电感的DCR，若阻值相差明显，说明电感已劣化。

• 对于需要精确判断电感量是否下降的场景（如电源输出纹波偏大但万用表检测“正常”），使用LCR电桥精确测量电感量和Q值。

• 对于输出波形异常但电感量正常的隐蔽故障，用示波器观察电源输出端的纹波波形，定位滤波不足的根本原因。

快速记忆口诀：“一看二测三对比——外观检查找明显，万用通断断短路，电桥精测电感Q，波形验证看终极。”

电感检测价值延伸（消费电子维修维护与采购建议）

日常维护建议：

• 开关电源中的滤波电感是相对耐用的元件，但其磁芯在长期高频磁场作用下仍会缓慢磁损耗-。建议在设备使用3-5年后，使用LCR电桥抽测关键电源模块的电感量，防止缓慢性劣化导致设备隐性故障。

• 维修更换电感时务必选择同型号同参数的元件。随意替换电感量不匹配的电感，可能导致LC滤波电路谐振频率偏移，引发输出电压振荡甚至电源炸机-。

采购与检测建议：

• 对于工厂入厂质检：抽检电感量（L）和品质因数（Q），确保电感量与标称值偏差≤20%，Q值符合规格书要求。使用LCR电桥在1kHz测试频率下进行抽测，这是消费电子电感质检的行业惯例。

• 对于维修采购：保留原厂元件或选择品牌拆机件。劣质电感虽外观相似，但DCR偏高、Q值偏低，装上后可能导致设备纹波超标，表现为“修好了但设备间歇性故障”。

互动交流（分享消费电子电感检测难题）

你在维修液晶电视、电脑电源、充电器等消费电子设备时，是否遇到过以下情况？

• 万用表测电感通断正常，但设备就是电源不稳？

• 电感外观完好无损，但输出纹波异常偏高？

• 更换电感后设备正常工作一段时间后又出同样故障？

欢迎在评论区分享你的电感检测实操难题和解决经验。也欢迎关注本账号，获取更多电子元器件检测干货——下一期将分享《电容滤波失效检测实操指南》，教你用万用表和ESR表快速定位电容老化故障。
